『アニメーションの仕組み２—作図法（回転）』
2014/05/16
ある日あなたは、横から見た回転するナットのアニメーション制作を依頼されました。上のアニメーションがその完成作です。
そのときあなたは、どんなふうに作りますか？

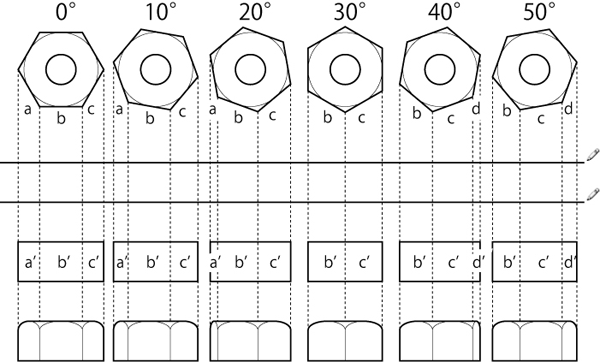

ナットは6角形です。そこでまず、上図上段のように、10度ずつ傾くナットの平面図を6つ作ります。１回転は360度ですが、面がとなりに移動すれば、あとは繰り返し流用できるので60度分回転させれば充分です。つぎに、傾けた6角形の各頂点から垂線（点線）をおろし、線上に任意の幅で線を引いて（鉛筆マーク）、それぞれを側面図の幅にします。平面図の「辺a」が側面図の「面a’」です。bb’、cc’、dd’もそれぞれ同様です。最後にナットに見えるように形を整え、下図のように色をつけました。グラデーションは、ナットが回転したときに光が反射して見えるようにする演出です（数字は色の配置）。
いかがですか？ この作図法は、あなたのキャラクターの振り向きやうなずき動作を作るときにも、きっと役に立ちますよ！
